閥閥板幾種形式

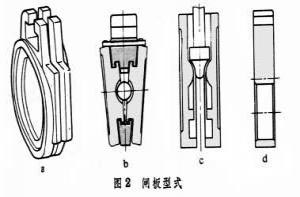

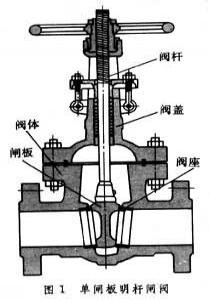

閘閥按閘板的結構不同分為楔式和平行式兩類。楔式閘板有3種結構：單閘板的結構(圖1)較簡單，但楔角的加工精度要求較高，易發生卡緊、擦傷現象；雙閘板(圖2a)的結構對楔角精度要求較低，閘板不易楔死，但結構較復雜；彈性閘板(圖2b)兼有單閘板和雙閘板的優點，能避免它們的缺點，因而應用較廣泛。它的結構特點是在閘板的周邊上有一道環形槽，使閘板具有適當?shù)膹椥?。平行式閘閥通常采用雙閘板結構(圖2c)；特殊用途的閘閥，如長距離輸油、輸氣的管道上用的大口徑閘閥因清掃閥門和管道的需要而采用單閘板結構。
閥門型號上能區分，如：Z41Y-16、DN150即為單閘板法蘭閘閥，公稱通徑150，密封面材料為硬質合金。而Z42-16、DN150則是雙閘板閥，其它參數完全一樣。從外觀上也能粗判一下，雙閘板閥門密封突起部分要大于單閘板。
單閘板閥最為普遍，價格也較低，技術成熟，密封可靠
