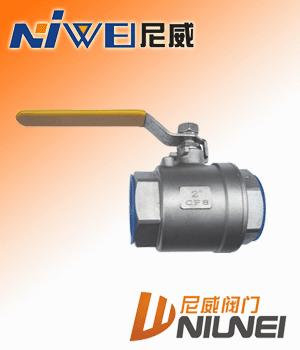

Q11F二片式內螺紋球閥
內螺紋球閥及對焊球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
二片式內螺紋球閥產品特點
內螺紋連接球閥及對焊連接球閥分為整體式(一片式)、兩段式及三段式。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。 閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置?？稍O(shè)置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動
二片式內螺紋球閥主要連接尺寸
| SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
| D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
| L |
55 |
55 |
65 |
75 |
88 |
102 |
110 |
125 |
162 |
189 |
260 |
| H |
50 |
50 |
60 |
64 |
71 |
78 |
86 |
95 |
130 |
148 |
180 |
| E |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
二片式內螺紋球閥主要零件材料
| 序號NO. |
零件名稱 |
材質 |
| 不銹鋼 |
碳鋼 |
| 1 |
閥體 |
不銹鋼CF8M |
碳鋼WCB |
| 2 |
球體 |
不銹鋼SS316 |
不銹鋼SS304 |
| 3 |
密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
| 4 |
密封墊 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
| 5 |
閥蓋 |
不銹鋼CF8M |
碳鋼WCB |
| 6 |
閥桿 |
不銹鋼SS316 |
不銹鋼SS304 |
| 7 |
止推墊圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
| 8 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
| 9 |
填料壓蓋螺母 |
不銹鋼SS304 |
不銹鋼SS304 |
| 10 |
手柄 |
不銹鋼SS304 |
不銹鋼SS304 |
| 11 |
墊圈 |
不銹鋼SS304 |
不銹鋼SS304 |
| 12 |
閥桿螺母 |
不銹鋼SS304 |
不銹鋼SS304 |
| 13 |
手柄套 |
塑料 |
塑料 |
